SMX-312M/FI-312M
|
微焦點X射線透視裝置 |
小焦點X射線透視裝置 |
|
SMX-312M |
FI-312M |
|
采用微焦點X射線發生裝置，可減小伴影區域，獲得清晰的圖像。此外，當儀器管電壓為130kV，難以照射透過被檢樣品時，可選擇高功率選配件（150kV電壓輸出）。 |
通過選擇不同配置，不僅可以對低密度材料進行內部觀察，而且可以檢查大厚度材料，用途廣泛。另外，將焦點0.1mm的X射線裝置與平板檢出器配合使用，可獲得比本司舊型號產品更加清晰的圖像。 |
【自由組合】
根據客戶的檢測要求提供更適合的X射線裝置與檢測器匹配的解決方案。

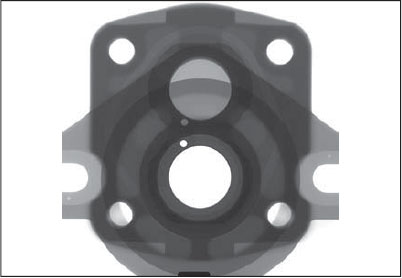

＜X射線透視例＞
 |
 |

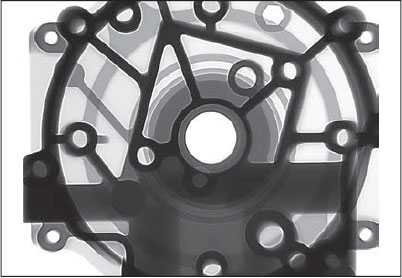

| 1．鋁壓鑄件產品（1） | 2．鋁壓鑄件產品（2） |
 |
 |

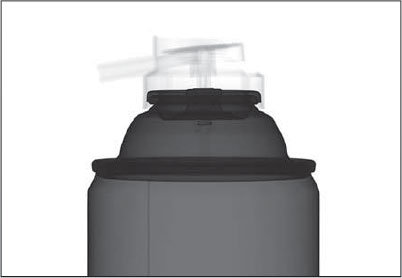

| 3．泵防護罩 | 4. 噴霧罐 |
【Simple Operation（簡潔的操作】
只需使用適于現場作業的操作盒和鼠標操作，即能輕松獲得透視圖像。
同時，使用23英寸的寬顯示器，可在大透視畫面上輕松進行檢查。
易于上手的操作界面
|
使用顯示器支架，操作人員可以根據個人情況自由調節操作臺的位置和顯示器的高度。 同時，追求操作簡便性的操作盒，可以實現輕松操作。 |
 |
簡潔的導航界面
|
簡潔、易識別的功能性布局，不會界面迷失，操作方便。 同時，保存的圖像可以用副圖顯示，因此，操作人員可以一邊將實時圖像與副圖比較一邊進行檢測。 |
 |

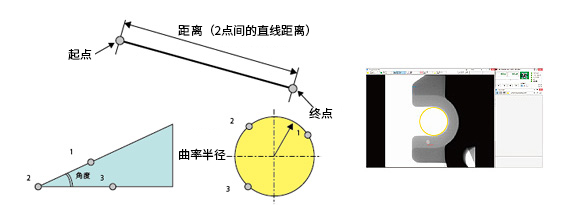

簡易測量功能
點擊指定的2點或3點，即可測量“2點間距離”、“角度”、“曲率半徑”。
【High Performance -追求檢查效率的選購項-】

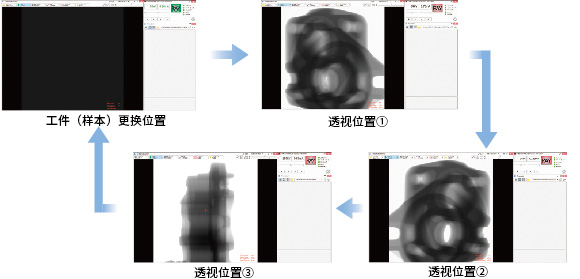

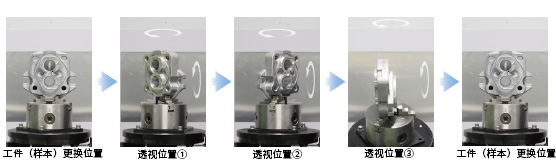

通過教學（Teaching）功能追求作業效率更高。（*-P機型的選項）
教學（Teaching）功能可以預先登錄檢測位置，并驅動載物臺移動，這樣可以對同一種產品自動進行重復檢測，大幅度提高檢查效率。
在確定工作臺位置的同時，可按照多個點位記錄X射線照射條件、觀察條件（除圖像積分外，還有輝度、對比度補正等）。
反復移動至自動登錄的位置
根據各點位的登錄條件自動進行透視觀察
很適合操作人員集中、反復地檢查
注意：教學功能需要在設備訂貨時特別指定。如果購買設備時沒有同時訂購，恕無法追加，敬請諒解。

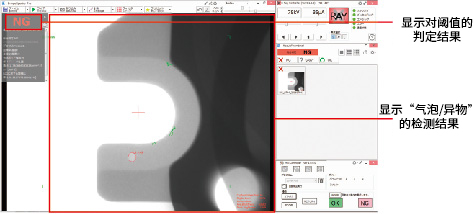

自動檢測功能（*-P機型選項）
追加自動檢測功能，可自動檢測出透視圖像內的氣泡或異物，能夠進一步節省勞動力。
通過記錄檢測標準，消除操作人員在檢測中的判斷失誤
“簡便設置功能”，可輕松設置檢測標準
|
可輕松設置檢測項目與閾值 檢測項目為氣泡/異物的總面積、面積、個數、面積比率、長軸 |
 |
通過采用自主研發的算法，減輕輝度變化的影響

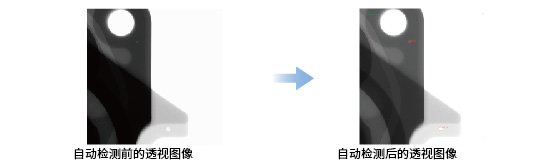

＜自動檢測例＞
注意：自動檢測功能需要在教學（Teaching）功能中執行。自動檢測的結果隨被檢樣本的形狀、材質以及觀察時的條件不同而變化，可能出現無法滿足要求的情況。請使用被檢樣本進行充分評價后，再確定是否訂貨。
